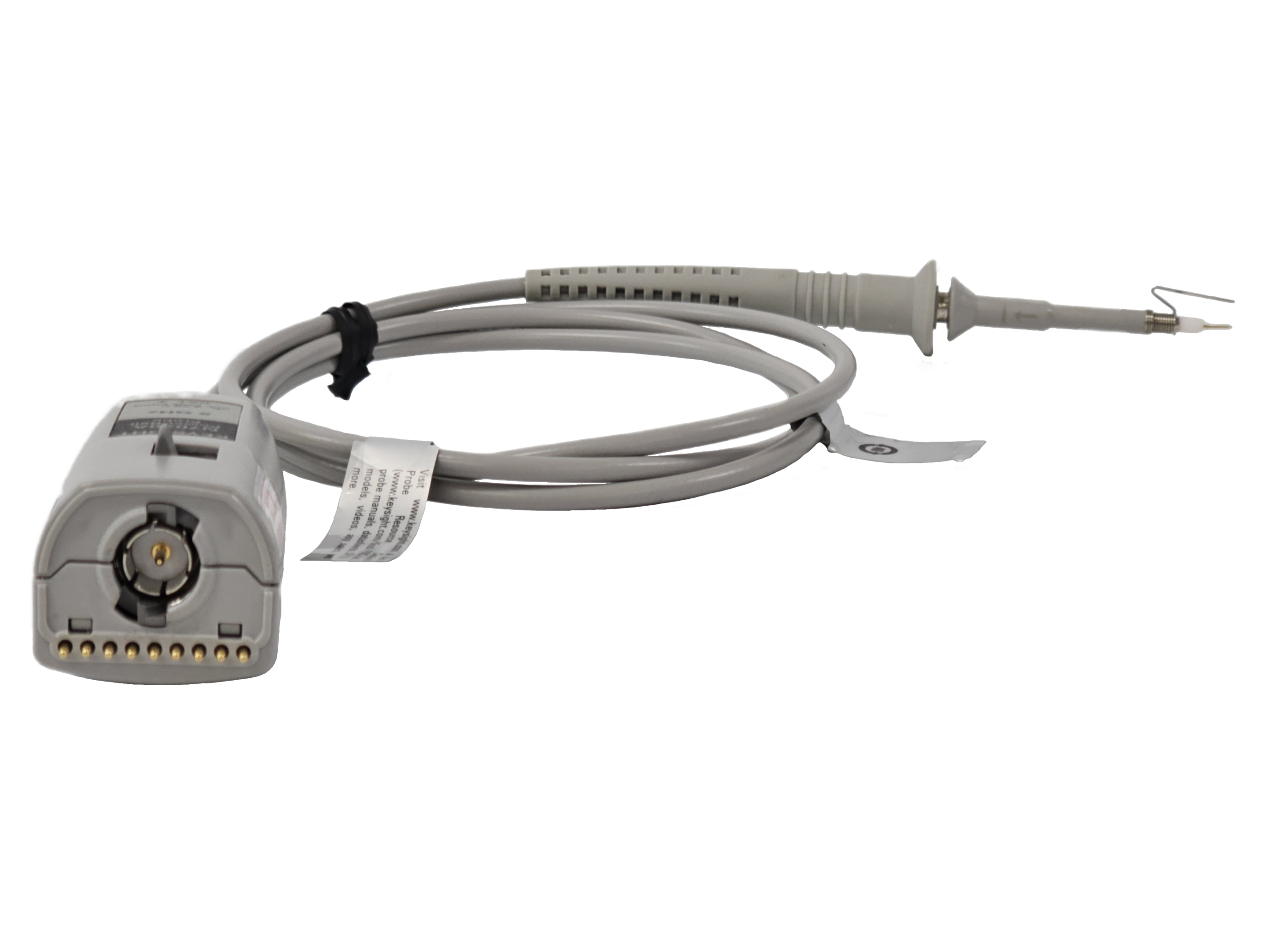

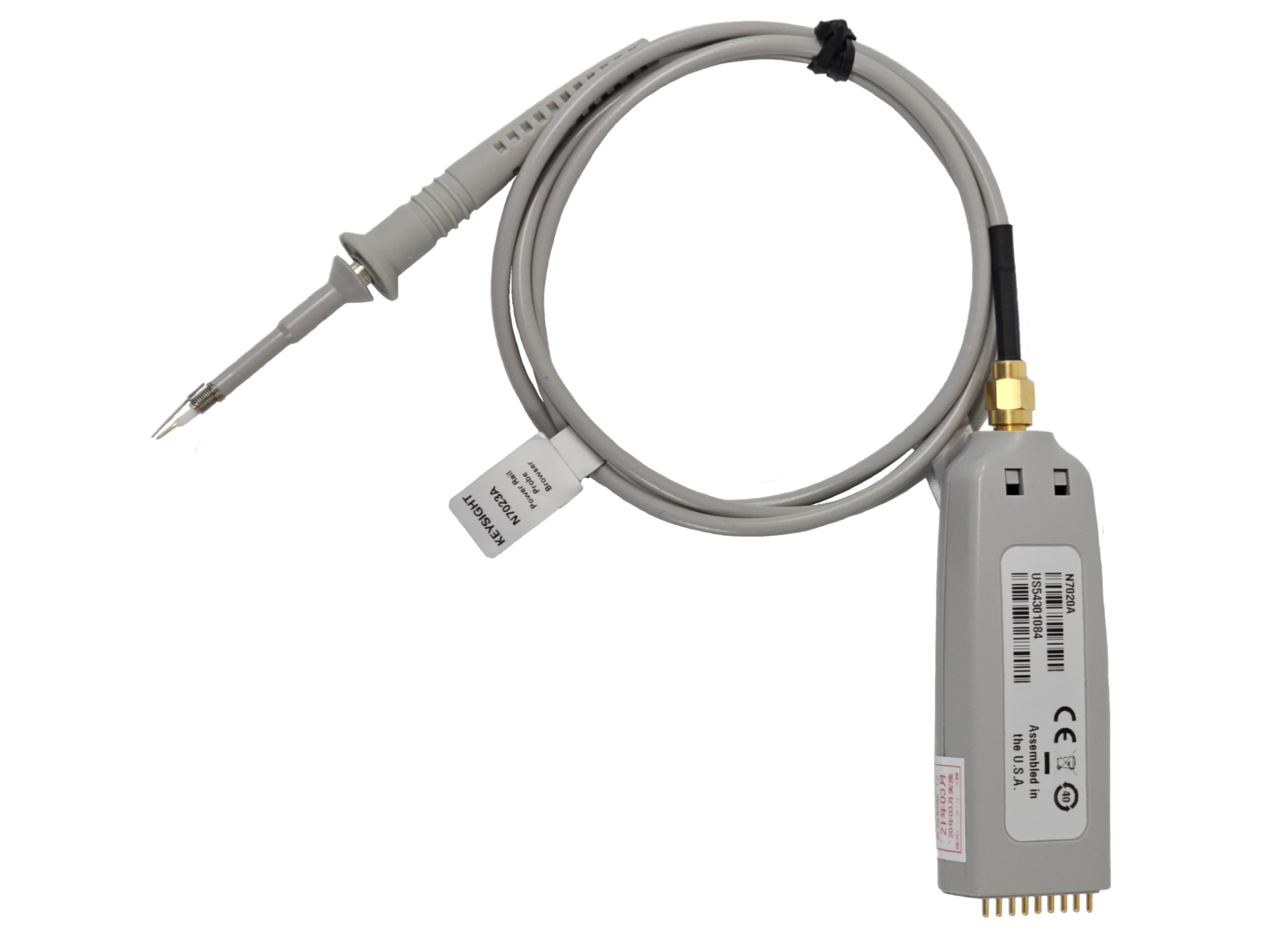

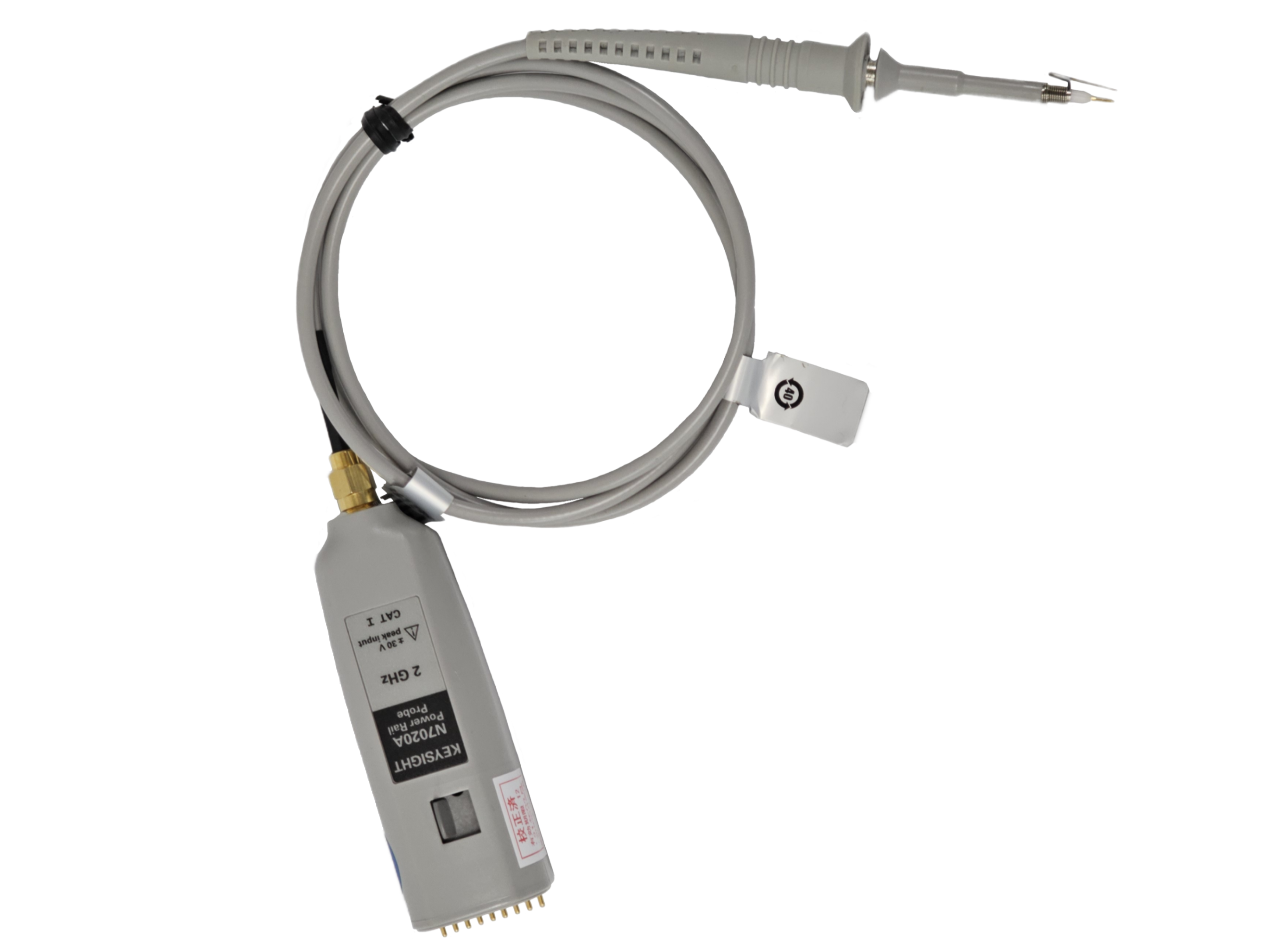

N7020A Power Rail Probe, 2 GHz
- Make power integrity measurements that need mV sensitivity when measuring noise, ripple, and transients on DC supplies

Features
● Low noise: 1:1 attenuation ratio probe adds only 10% to the baseline noise of the oscilloscope it is attached to
● Large offset range: Has a large +/-24 V offset range, enabling users to set their oscilloscope at maximum sensitivity and have the signal centered on the screen
● Low DC loading: 50 kΩ DC input impedance will not significantly load DC power rails
● Large active signal range: Has a +/-850 mV active signal range in addition to its large offset range so users can measure large transitions of their power rails
● High bandwidth: 2-GHz bandwidth makes it very useful for finding high-speed transients that can have detrimental effects on clocks and digital data

The N7020A power rail probe is for users making power integrity measurements that need mV sensitivity when measuring noise, ripple, and transients on their DC power rails. The probe is designed for measuring periodic and random disturbances (PARD), static and dynamic load response, programmable power rail response, and similar power integrity measurements. Many of today’s products have tighter tolerances on their DC power rails than the previous generations of these products, and the N7020A power rail probe is designed to help users assure their products meet these tighter tolerances.

The N7020A power rail probe can be used with the Keysight InfiniiVision 3000T and 4000 X-Series oscilloscopes, InfiniiVision 6000 X-Series oscilloscopes ordered after Feb 1, 2016, the Infiniium S-Series DSO and MSO high-definition oscilloscope, and the Infiniium 9000 Series DSO and MSO oscilloscopes running software revision 5.20 or newer. If you need higher bandwidth, the N7024A power rail probe has a bandwidth of 6 GHz and can be used with S, V, and Z-Series Infiniium oscilloscopes.



N7020A 파워 레일 프로브, 2 GHz
- DC 공급기에서 노이즈, 리플, 트랜션트를 측정할 때 mV 감도를 필요로 하는 전력 무결성 측정

● 낮은 노이즈: 1:1 감쇠 비율 프로브 가 연결된 오실로스코프의 기선 노이즈에 10%만 추가
● 넓은 오프셋 범위 : 넓은 +/-24 V 오프셋 범위로 오실로스코프를 최대 감도로 설정하고 신호를 화면의 중앙에 배치 가능
● 낮은 DC 로딩: 50 kΩ DC 입력 임피던스가 DC 전력 레일에 큰 부담을 주지 않음
● 넓은 활성 신호 범위: 넓은 오프셋 범위 외에 +/-850 mV의 활성 신호 범위를 갖추고 있어 전력 레일의 대규모 전환 측정 가능
● 넓은 대역폭: 2-GHz의 대역폭으로 클럭 및 디지털 데이터에 악영향을 미칠 수 있는 고속 트랜션트를 탐색하는 데 굉장히 유용

N7020A 전력 레일 프로브는 DC 전력 레일에서 노이즈, 리플, 과도 신호를 측정할 때 mV 감도를 필요로 하는 전력 무결성을 측정하는 사용자를 위한 것입니다. 이 프로브는 주기적인 무작위 장애(PARD), 정적 및 동적 부하 반응, 프로그래밍 가능한 전력 레일 반응, 유사 전력 무결성 측정을 위해 설계되었습니다. 오늘날 다수의 제품이 이전 세대보다 DC 전력 레일에서 더 좁은 허용 오차 범위를 가지며 N7020A 전력 레일 프로브는 사용자가 제품의 허용 오차의 준수 여부를 확실하게 확인할 수 있도록 돕기 위해 설계되었습니다.

N7020A 전력 레일 프로브는 키사이트 InfiniiVision 3000T 및 4000 X-시리즈 오실로스코프, InfiniiVision 6000 X-시리즈 오실로스코프(2016년 2월 1일 후 주문한 제품), Infiniium S-시리즈 DSO 및 MSO 고화질 오실로스코프, 소프트웨어 개정 버전 5.20 이상을 실행하는 Infiniium 9000 시리즈 DSO 및 MSO 오실로스코프와 함께 사용할 수 있습니다. 더 넓은 대역폭이 필요한 경우 N7024A 전력 레일 프로브는 6 GHz의 대역폭을 보유하고 있으며 S, V, Z-시리즈 Infiniium 오실로스코프와 함께 사용할 수 있습니다.
