기타 / Relay Tester / IP-R5

Musashi

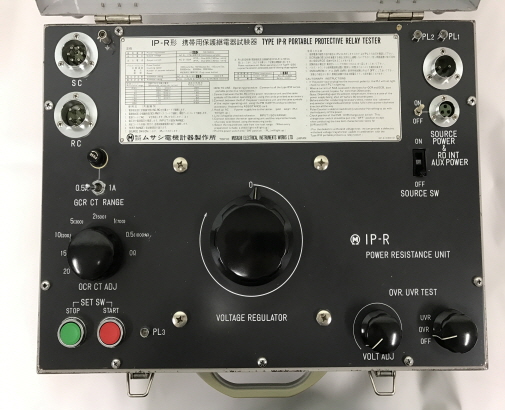

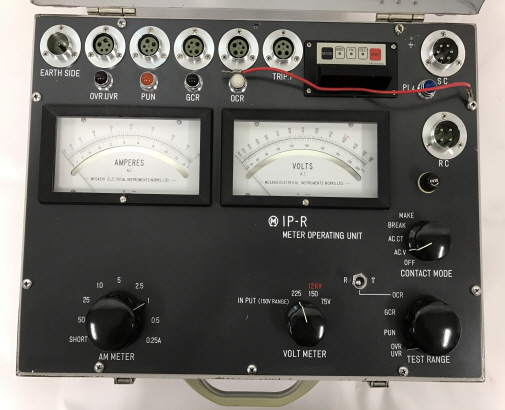

Power Resistance Unit+Meter Operating Unit

전국 모든 전기 보안 협회에서 사용되는 유일한 멀티 릴레이 테스터 제품

•보조 전원 출력 기능을 충실.보조 전원 출력은,AC100V　DC24/48/110V
•트립 신호 검출 기능을 멀티화.a/b접점 자동 검출 기능의 외 AC/DC전압 신호·AC전류 신호를 와이드에 검출
•DGR(방향 주름) 릴레이 시험 기능(동작·부동작 확인)을 탑재
•시험 전류 출력부에TEST(시험)/SET(설정)(와)과 반전 기능을 표준 장비
•카운터(시간계)의 표시 기능을 충실.
표시 단위를 mSEC/SEC/Hz　3레인지 설정 기능 외에 내전압 시험시에는 「분·초」단위로 표시하는 시계 기능을 장비
•트립 신호 동작의 확인 기능을 탑재. 릴레이 접점의 동작을 검출했을 때 부저음으로 표시
•전원부에 냉각 팬을 표준 장비. 장시간의 시험에서도 안정된 출력을 확보
•종래형 내전압 시험용 트랜스가 사용 가능. R-1220형태를, 그대로 접속해 시험할 수 있는 기능을 보유
•OV/UV(전압) 릴레이 시험 전압 출력을 성능 업. 출력전압 AC 0~300V, 용량 40VA(MAX)
•DGR 릴레이 시험 전압 출력 Vo를 표준 장비.
각 메이커의 릴레이 시험이 가능한 Vo 전압을 출력. 출력전압 AC 0~750V, 용량 40VA(MAX)
•GR·DGR 릴레이 시험 전류 출력을 성능 업. 출력 전류 범위를 0~2.4A에 확대
•전압계·전류계에 실효가 변환 회로 지시 방식을 채용. 등분 눈금으로 지시치의 독해가 용이
•세이프티-절연 클립 표준 장비로 접속 선을 연결할시의 쇼트나 감전 사고를 방지하는 안전 설계
전원 저항부：470(W) ×345(D) ×180(H) ㎜·18kg 이하
계기 조작부：470(W) ×345(D) ×180(H) ㎜·13kg 이하
    부속품
●시험의 안내서…1 부
●시험용 코드(수납대부)…1
